Syntax-Syntax Pada Software MB Sytem di Linux Posseidon

Sistem operasi Linux Poseidon dirancang sebagai software desktop yang lengkap dan mudah digunakan dan merupakan software open source sehingga gratis dan mudah dikembangkan. Sistem operasi ini ditujukan kepada masyarakat ilmiah dunia (mahasiswa, teknisi, dosen dan peneliti). SIstem operasi ini berbasis Ubuntu (sebelumnya di Kurumin/Knoppix) dan terinspirasi oleh Quantian Linux. Di dalam OS ini telah terdpata software-software khusus dalam beberapa bidang seperti GIS, Visualisasi 3D, matematika, statistik, genetika, Bio-Informatika dan bidang lainnya. OS ini juga memiliki perangkat lunak lain yang standar ada pada sebuah desktop modern seperti office suite yang lengkap, web browser dan lain-lain. Linux Poseidon dibuat dan dikelola oleh tim dari Rio Grade Federal University Foundation di Rio Grande do Sul di Brazil dan MARUM Institute di Jerman.

MB System adalah paket perangkat lunak open source untuk pengolahan dan menampilkan data batimetri dan citra backscatter berasal dari multibeam, interferometri dan Side scan sonar. MB System merupakan software yang terintegrasi pada system operasi Linux Poseidon digunakan untuk mengolah data penelitian dari pancaran sonar data MBES yang mensupport banyak format dari data tersebut. MB System digunakan dalam hubungannya dengan software GMT (Generic Mapping Tool) yang dibuat oleh Paul Wessel dari Universitas Hawaii dan Walter Smith dari NOAA.

Sebelumnya untuk mempermudah dalam mengakses data, pindah kan seluruh data MBES ke Documents direktori. Setelah masuk ke tampilan awal dari OS Linux Poseidon, klik Applications, pilih Accessories kemudian pilih Terminal maka akan muncul jendela terminal seperti command prompt pada windows. Pertama ketikan CD Documents agar dapat mengakses Documents direktori serta data di dalamnya. Sudah siap apabila tertulis :-/Documents$

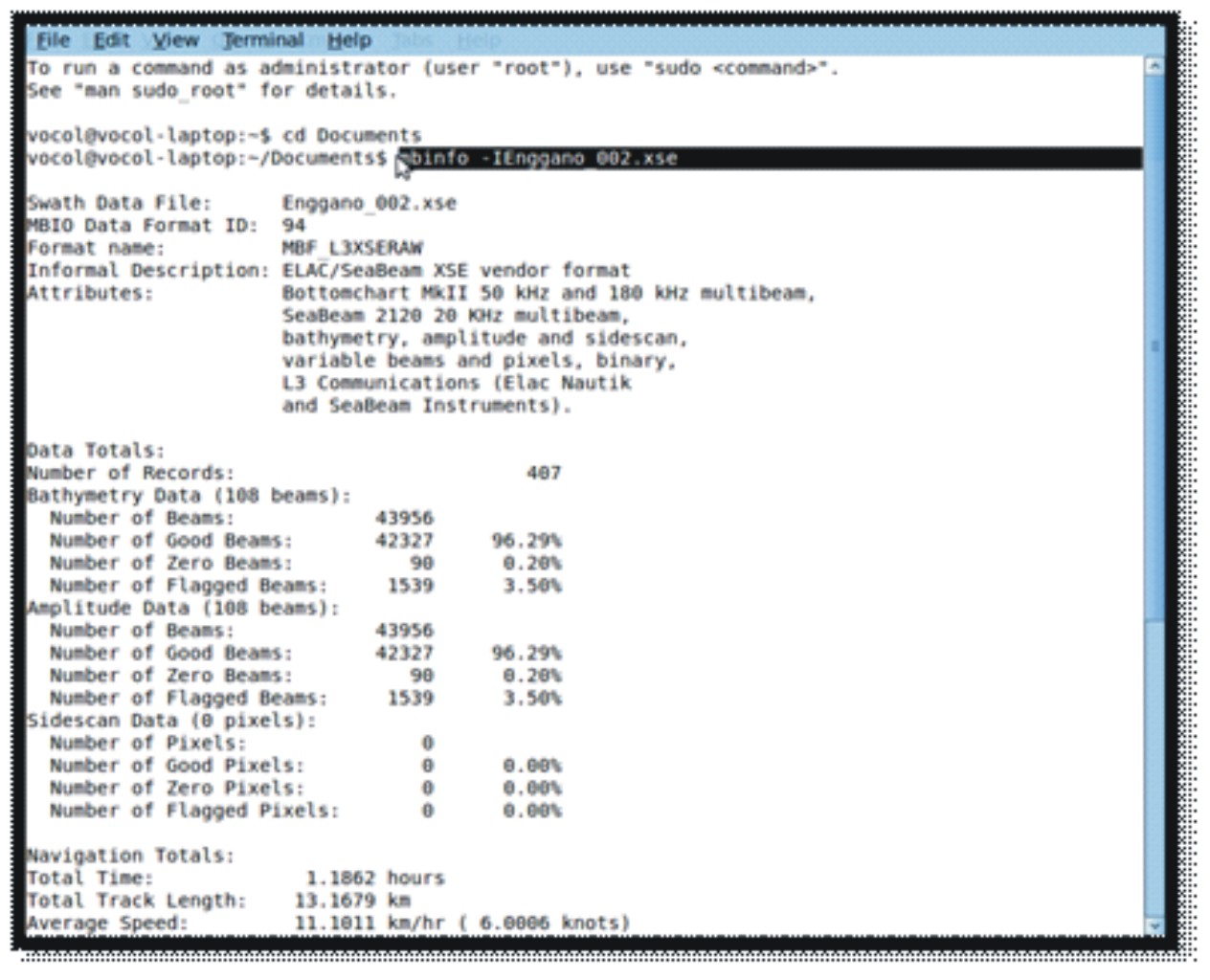

#MBInfo –I(nama file)
*untuk mengetahui keterangan data tersebut
contoh keluaran

# make datalist (datalist.mb-1)
/bin/ls -1 *.all | awk '{print $1" 58"}' > datalist.mb-1
*Setelah itu membuat datalist yang akan diolah dengan ketikan /bin/ls -1 *.all | awk '{print $1" 58"}' > datalist.mb-1 pada terminal kemudian rubah *all menjadi *XSE (format data MBES yang akan diolah) dan '{print $1" 58"}' menjadi '{print $1" 94"}' (sesuai Format ID data yang akan diolah).

# make ancilliary files and datalist to processed data (datalistp.mb-1)
mbdatalist -o -v -z

# Construct correction tables for amplitude
mbbackangle -A1 -V

# edit bathymetry
mbedit
#mbeditviz

# edit navigation if necessary
#mbnavedit

# Process data - repeat after any editing or correction change
mbprocess

###########################################

#Generate swath plots

mbm_plot -I datalistp.mb-1 -N -G2 -V \-O batimetri

mbm_plot -I datalist.mb-1 -N -G4 -S -V \-O rawAmp

mbm_plot -I datalistp.mb-1 -N -G4 -S -V \-O corAmp

###########################################

#Generate grids and mosaics

mbgrid -I datalistp.mb-1 -E10/0! -F5 -N -A2 -C5 \-O gridbati

mbmosaic -I datalistp.mb-1 -E10/0! -N -A3 -F0.05 -Y7 -C5 \-O mosAmp

mbgrdviz -I mosAmp.grd &

###########################################

# Generate maps from grids and mosaics

mbm_grdplot -I gridbati.grd -G5 -A1 -D0/1 \-O kedalaman

mbm_grdplot -I mosAmp.grd -G2 -D  -S \-O Amplitude


#Ekstrak Data
mblist -I datalistp.mb-1 -OXYB -Xdata1.txt -M0/300 ---> (jumlah beam, sesuaikan)
